Serhio писал(а):Если вы расключаетесь на трехроводку
Мы никуда не "расключаемся", мы хотим понять: ху из кто, ежели один специалист приводит картинку со схемой и говорит. что должно быть вот так, а другой утверждает, что должно быть иначе.
Serhio писал(а):на вашей картинке шина общая!
Это она давеча была "обчая", а тепереча отдельная: для дома я решил использовать схему заземления ТТ.
Схема более-менее грамотная, другой вопрос как вы ее реализуете на практике. В электроэнергетике существуют схемы однолинейные и монтажные. когда покажите монтажную тогда я могу ответить вам конкретно.
Интересует присоединение РЕ к N после АВ 32А на вводе.
у вас похоже как схема IT, где N не соединяется с РЕ
Или в схеме ошибка. На вашей схеме на вводе только L и N проводники. Рабочий ноль N не должен соединяться с заземляющим контуром PE после точки разделения. То есть, если на входе PEN проводник, тогда он соединяется на главную заземляющую шину и к ней же соединяются нулевая шина, заземляющие электроды, защитные проводники и выравнивающие проводники. http://ru.wikipedia.org/wiki/%C7%E0%E7% ... D0.B0_TN-C
Сообщение Serhio » Вчера, 12:12 Да причем тут повторное заземление? Если вы расключаетесь на трехроводку, рабочий и защитный ноль должны быть разделены. А на вашей картинке шина общая!
так все правильно на той схеме, рабочие и защитные проводники разделены от главной заземляющей шины
Foenstein Я говорю про картинку, а не про фото шкафа. А на картинке я вижу лишь одну шину. Поэтому тяжеловато определять как схема будет реализована, на картинке одно, на фото другое. И там и там неверно! Эти консультации могут быть бесконечны. Поэтому при сборке шкафа нужны он-лайн консультации с грамотным электриком. Ну есть еще вариант, тупо найти в интернете нормальную схему, наверняка есть.
Люди добрые! Только без обиды - вот "ВРУ" в доме моей соседки:
Теперь вы понимаете, что при наличии на все наши 12 хуторов одного мастера энергоучастка (три года как уже пенсионера) и двух "подмастерьев", нам volens nolens приходится самим осваивать азы электромонтажа... Поэтому нам не до "умных" теорий типо "повторного заземления нуля" и связанных с ними высоких материй - нам, чтобы "ехать"... Именно исходя из вышеизложенного мы и решили сделать подключение дома по схеме ТТ - она проще и понятней и не так зависима от состояния наших "энергосетей". Вот, теоретически что-то типа такого:

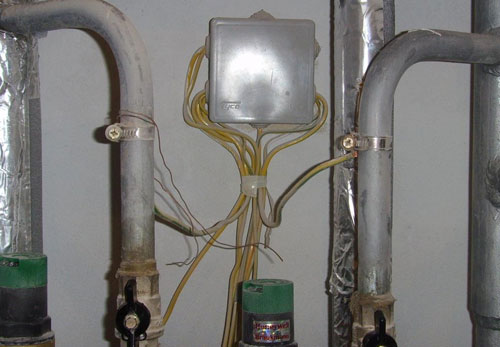

А практически мы сейчас как-раз на этапе "проб и ошибок", поэтому нуждаемся в толковых советах. Вот сколько уже прошу помочь с тем, как практически сделать в доме СУП, но энтузазистов что-то нету...
На фига? Потенциалы нужно уравнивать в помещениях, в которых сходятся различные коммуникации. ну там - водопровод, газопровод, электропроводка... Обычно это ванная. Или у вас в каждой комнате биде с электрообогревом?
Вот, вариант щитка со схемой заземления ТТ в соответствии с рекомендациями "продвинутых электриков":
Элементная база - модули higer (2 х АВ C25, 2 последовательных УЗО CD25 0.03А, 4 х АВ С16 - на освещение, розетки, сплит и водонагреватели).
Ввод от уличного щитка - двумя парами медь 2х6 кв.мм (подземный кабель 4х6 кв.мм): одна пара на внутридомовой щиток, вторая - транзитом через АВ С25 на щиток хозблока.
Заземление (под домом): три вбитых в землю 1,5 м арматурины (d=16 mm) треугольником в плане, с обвязкой тремя полутораметровыми кусками приваренной железной полосы 4х40 mm, заземляющий проводник - медь 1х10 кв.мм
ГЗШ - основное заземление, заземление проводки освещения и розеток, заземление металлоконструкций дома. ----------------------------------------------------
Эм... А в чем смысл двух последовательных УЗО (одного номинала, я так понял?)
Рекомендации из Инета - при заземлении по схеме ТТ предъявляются очень жёсткие требования к заземлению и защите, поэтому для "подстраховки" (одно-то уж "сработает" обязательно) некоторые практики рекомендуют ставить пару УЗО последовательно...
Странно все таки - УЗО раз в месяц можно проверить нажатием кнопки. Я бы на весь дом поставил УЗО на 300 мА, а на розетки и водонагреватели - по УЗО 30мА.
два узо последовательно поставить проблем нет больших, но я бы лучше через второе узо пустил провод в хозблок. пвс соединять можно разъемами WAGO с рычажками - цена может показаться негуманной (в зависимости от жадности местных продавцов), но качество разъемов того стоит
