Горит индикатор перегрева двигателя

Сообщение tolsty » 25 янв 2016, 21:15

Прошу вашей помощи.
Сегодня, при запуске ранее уже прогретого двигателя загорелся аварийный индикатор перегрева двигателя. загорелся при включении зажигания ярко, но после запуска двигателя стал гореть в пол-накала. При начале движения начал мигать с частотой, соответствующей скорости машины: чем больше скорость, тем больше частота мигания. где-то поле 10км\ч индикатор просто горит в пол-накала. по шкале температуры - 4 деления (по данным блютуз OBD II было 82 град). снял как смог: https://youtu.be/X4YI0WserpI. что это и куда смотреть?
Лучше дорога без разметки, чем разметка без дороги.
tolsty
Аватара пользователя


Сообщения: 343
Зарегистрирован: 01 дек 2010, 17:05
Откуда: Киров

Re: Горит индикатор перегрева двигателя

Сообщение Foenstein » 25 янв 2016, 21:55

температура ОЖ нормальная, значит цепь сигнальной лампы или её датчика надо смотреть.
на моем логане так мигала лампа поворотников, пока соединения нулевого потенциала не переделал в задних фонарях
Dacia Logan Laureatte 1.4 2006
Foenstein
Почетный форумчанин

Сообщения: 1020
Зарегистрирован: 23 авг 2006, 23:35

Re: Горит индикатор перегрева двигателя

Сообщение tolsty » 26 янв 2016, 21:13

Foenstein писал(а):температура ОЖ нормальная, значит цепь сигнальной лампы или её датчика надо смотреть.
на моем логане так мигала лампа поворотников, пока соединения нулевого потенциала не переделал в задних фонарях

хотите сказать: ищите массу?
Лучше дорога без разметки, чем разметка без дороги.
tolsty
Аватара пользователя


Сообщения: 343
Зарегистрирован: 01 дек 2010, 17:05
Откуда: Киров

Re: Горит индикатор перегрева двигателя

Сообщение Nick_2141 » 26 янв 2016, 21:16

tolsty писал(а):что это и куда смотреть?

С приборкой ничего не делали? :roll:
tolsty писал(а):хотите сказать: ищите массу?

Вполне вероятно... Плюс на этом диоде есть постоянно. Загорается от управляющего "-"
Всё на свете должно происходить медленно и неправильно, чтобы не сумел загордиться человек, чтобы человек был грустен и растерян. © В.Ерофеев
Nick_2141
Аватара пользователя
Модератор

Сообщения: 36539
Зарегистрирован: 09 мар 2006, 13:47
Откуда: Ульяновск

Re: Горит индикатор перегрева двигателя

Сообщение Foenstein » 26 янв 2016, 22:30

tolsty писал(а):хотите сказать: ищите массу?

да, цепь сигнала такая:
    +12вольт в приборке 247
    лампа перегрева ОЖ
    контакт 2 приборки 247
    провод 31А GR
    Разъем R212, контакт 3
    провод 31A YE
    ЭБУ120:контакт 9

схема здесь:
Скрытый текст +

А с какого датчика эбу берёт сигнал о перегреве... наверное со сдвоенного термистора 244.
Последний раз редактировалось Foenstein 26 янв 2016, 23:27, всего редактировалось 2 раз(а).
Dacia Logan Laureatte 1.4 2006
Foenstein
Почетный форумчанин

Сообщения: 1020
Зарегистрирован: 23 авг 2006, 23:35

Re: Горит индикатор перегрева двигателя

Сообщение Nick_2141 » 26 янв 2016, 22:46

Foenstein писал(а):да, цепь сигнала от массы такая:
масса -
термистор 244 -
контакт А -
цепь 42А GR -
Разъем R212, контакт 4 -
цепь 42А GR -
контакт 12 приборки -
лампа перегрева -

:shock: Мимо.
Цепь 42А - это на табло, палочки показывает.
На лампу - цепь 31А - "УПР. - СИГН. ЛАМПЫ ТЕМП. ОХЛ. ЖИД."
Контакт 2 приборки черный разъем.
Всё на свете должно происходить медленно и неправильно, чтобы не сумел загордиться человек, чтобы человек был грустен и растерян. © В.Ерофеев
Nick_2141
Аватара пользователя
Модератор

Сообщения: 36539
Зарегистрирован: 09 мар 2006, 13:47
Откуда: Ульяновск

Re: Горит индикатор перегрева двигателя

Сообщение Foenstein » 26 янв 2016, 22:48

Nick_2141 писал(а): :shock: Мимо.
Цепь 42А - это на табло, палочки показывает.
На лампу - цепь 31А - "УПР. - СИГН. ЛАМПЫ ТЕМП. ОХЛ. ЖИД."
Контакт 2 приборки черный разъем.

да, Вы правы, уже исправил!
С термистора не получится лампочку напрямую зажечь, там скорее всего сначала аналоговый сигнал с термистора 244 на ЭБУ 120 идет, а потом уже дискретный сигнал на приборку 247 для лампочки перегрева ОЖ
Dacia Logan Laureatte 1.4 2006
Foenstein
Почетный форумчанин

Сообщения: 1020
Зарегистрирован: 23 авг 2006, 23:35

Re: Горит индикатор перегрева двигателя

Сообщение Nick_2141 » 26 янв 2016, 22:59

Foenstein писал(а): а потом уже дискретный сигнал на приборку 247 для лампочки перегрева ОЖ

Да. Просто минус подается и все.

Кстати, в более поздних версиях цвет может быть другой и С6 в разъеме 212

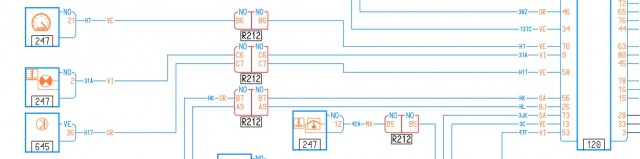

лампа ОЖ.jpg

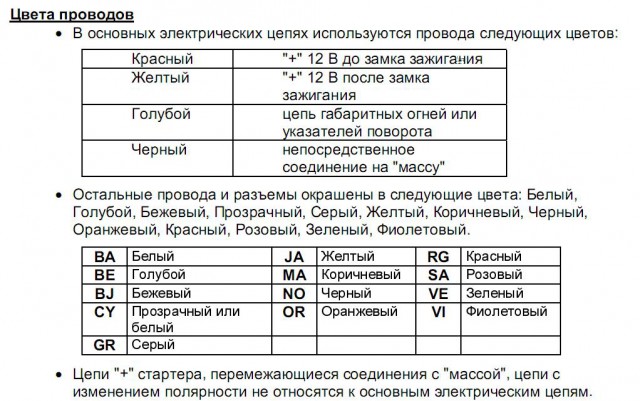

Кстати, цвета на схеме:
Всё на свете должно происходить медленно и неправильно, чтобы не сумел загордиться человек, чтобы человек был грустен и растерян. © В.Ерофеев
Nick_2141
Аватара пользователя
Модератор

Сообщения: 36539
Зарегистрирован: 09 мар 2006, 13:47
Откуда: Ульяновск

Re: Горит индикатор перегрева двигателя

Сообщение Foenstein » 26 янв 2016, 23:14

Nick_2141
в более поздних версиях цвет может быть другой и С6 в разъеме 212

да, на моей схеме от разъема 212 до приборки идёт серый провод, а на вашей фиолетовый провод. У автора темы машина 2010 года, значит скорее всего у него фиолетовый провод

Но может дело быть и в датчике температуры, тогда надо еще проверить цепь датчика, по моей схеме так:
    контакт 13 ЭБУ120
    провод 3С МА
    контакт Б1 датчика 244
    термистор
    контакт Б2 датчика 244
    провод 3JK OR
    контакт 73 ЭБУ120

Если эти две цепи в порядке (лампа и датчик), то останется сама приборка 247 и ЭБУ системы впрыска 120. Я правда, не уверен , что именно датчик 244, но других вроде нет, методом исключения остается только 244
Dacia Logan Laureatte 1.4 2006
Foenstein
Почетный форумчанин

Сообщения: 1020
Зарегистрирован: 23 авг 2006, 23:35

Re: Горит индикатор перегрева двигателя

Сообщение tolsty » 27 янв 2016, 06:20

а теперь самое гадкое. машина сегодня остыла и больше индикатор не загорался. но разбираться надо
Лучше дорога без разметки, чем разметка без дороги.
tolsty
Аватара пользователя


Сообщения: 343
Зарегистрирован: 01 дек 2010, 17:05
Откуда: Киров

Re: Горит индикатор перегрева двигателя

Сообщение NarimanSPb » 27 янв 2016, 08:52

Foenstein писал(а):Но может дело быть и в датчике температуры,

НЕ МОЖЕТ!!! Невнимательно читали пост ТС! :acute
tolsty писал(а):...(по данным блютуз OBD II было 82 град).
Три года провел с Логаном. Захотелось что-нибудь посерьезнее.
Два года с КИА СИД FL 1,6 Luxe AT. Сейчас KIA Cerato К3 2,0 Prestige 6AT (для удовольствия) и Hyundai Getz 1.6 GLS МТ на каждый день.
NarimanSPb
Аватара пользователя
Почетный форумчанин

Сообщения: 1511
Зарегистрирован: 29 июн 2008, 21:52
Откуда: Санкт-Петербург

Re: Горит индикатор перегрева двигателя

Сообщение Foenstein » 27 янв 2016, 10:33

NarimanSPb писал(а):НЕ МОЖЕТ!!! Невнимательно читали пост ТС! :acute
tolsty писал(а):...(по данным блютуз OBD II было 82 град).

А, ну тогда еще проще, остается только проводок 31А от эбу до приборки
Dacia Logan Laureatte 1.4 2006
Foenstein
Почетный форумчанин

Сообщения: 1020
Зарегистрирован: 23 авг 2006, 23:35

Re: Горит индикатор перегрева двигателя

Сообщение tolsty » 27 янв 2016, 19:42

Foenstein писал(а):остается только проводок 31А от эбу до приборки

объясните темному: для проверки требуется разбирать приборную панель?
Лучше дорога без разметки, чем разметка без дороги.
tolsty
Аватара пользователя


Сообщения: 343
Зарегистрирован: 01 дек 2010, 17:05
Откуда: Киров

Re: Горит индикатор перегрева двигателя

Сообщение Foenstein » 27 янв 2016, 19:46

tolsty писал(а):для проверки требуется разбирать приборную панель?

да не, приборку просто снять и пройтись по проводу, может где изоляция плохая. Если проводок где-то оголен и иногда соединяется с кузовом, лампа перегрева ОЖ будет подмигивать
Dacia Logan Laureatte 1.4 2006
Foenstein
Почетный форумчанин

Сообщения: 1020
Зарегистрирован: 23 авг 2006, 23:35

Re: Горит индикатор перегрева двигателя

Сообщение tolsty » 28 янв 2016, 08:52

Foenstein писал(а): приборку просто снять

зимой во дворе дома в городе не совсем просто :-(. или в сервис или ждать лето.
ЗЫ. а индикатор, собака, больше не загорался
Лучше дорога без разметки, чем разметка без дороги.
tolsty
Аватара пользователя


Сообщения: 343
Зарегистрирован: 01 дек 2010, 17:05
Откуда: Киров
